Manipulador de cristales
desde 50.000 €
Manipula hasta 8 cristales por minuto
Trabaja con cualquier tipo de material
Pantalla HMI intuitiva y fácil de usar
Robustez y resistencia durante años
Robot manipulador de cristales industrial
Precisión y flexibilidad total para vidrios de gran formato
Especificaciones Técnicas: Sistema robótico especializado en la manipulación precisa de vidrios y cristales de gran formato, con capacidad para paneles de hasta 5×2 metros y un peso máximo de 350 Kg. El manipulador ofrece una flexibilidad de movimiento total (inclinación y rotación), permitiendo giros complejos en el aire. La seguridad y delicadeza del agarre están garantizadas mediante ventosas técnicas, un sistema de compensación de nivel integrado y control mediante vacuostato, asegurando un agarre sin marcas ni tensiones superficiales incluso en vidrios con tratamientos especiales.
Mejora el transporte de cristales con nuestro robot manipulador de última generación. Su mordaza de vacío ajustable captura y entrega cristales de cualquier tamaño con total seguridad. Transporta automáticamente los cristales a una dársena con escuadra, asegurando una manipulación precisa y estable.Descubre el funcionamiento del robot manipulador de cristales
1
Las láminas de cristal acceden a la célula a través de un transportador. Una vez dentro, el robot captura el producto utilizando una mordaza especialmente diseñada que cuenta con un sistema de ventosas.
2
El robot asciende con el tablero y gira sobre su eje para trasladarlo al punto de dejada.
3
El robot se sitúa frente a la posición de dejada y desciende con el tablero para liberarlo en su lugar.
Descubre el funcionamiento del robot manipulador de cristales
1
Las láminas de cristal acceden a la célula a través de un transportador. Una vez dentro, el robot captura el producto utilizando una mordaza especialmente diseñada que cuenta con un sistema de ventosas.
2
El robot asciende con el tablero y gira sobre su eje para trasladarlo al punto de dejada.
3
El robot se sitúa frente a la posición de dejada y desciende con el tablero para liberarlo en su lugar.

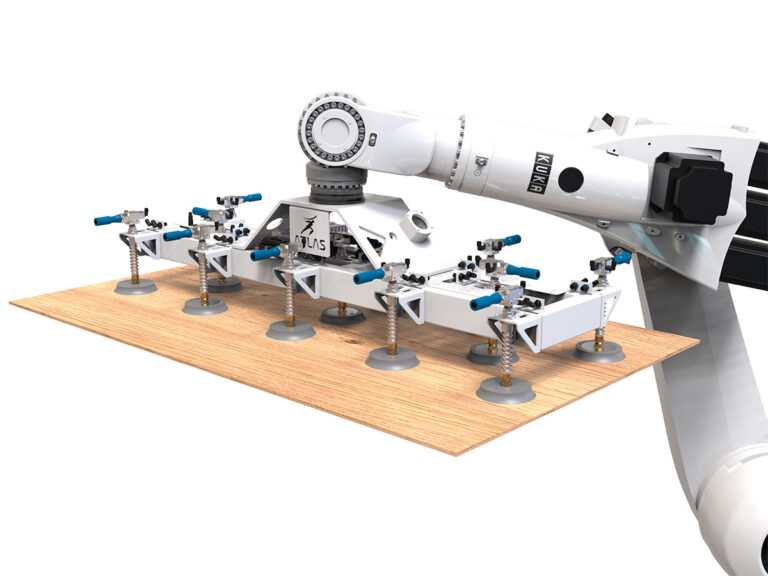

Explora la Robustez de Nuestras Mordazas
La mordaza de cristales usa ventosas de vacío y compensadores de nivel para una sujeción precisa. Captura las láminas, las entrega al transportador y realiza un giro de 90º para su colocación. El diseño garantiza un manejo cuidadoso y eficiente del cristal.
¿Tienes alguna duda?
Control Total y Soporte Remoto en la Punta de tus Dedos
Gestiona tu sistema de forma intuitiva con nuestra pantalla HMI, que te permite supervisar alarmas y estadísticas al instante. Gracias a la conectividad avanzada y el diagnóstico remoto con cámara integrada, podrás resolver problemas rápidamente y minimizar tiempos de inactividad.
Tecnología que optimiza cada operación
Moviliza los palets de forma automática
El vehículo de guiado autónomo AMR de Atlas Robots permite el transporte sin conductor de palets a lo largo de un recorrido prefijado. A través del software integrado planificamos la ruta y el propio sistema se comunica con el resto de robots para asegurar la máxima cadencia de recogida y entrega en los palets.
También te puede interesar nuestro AMR
Especificaciones técnicas detalladas del Robot Manipulador de Cristales
| Especificación técnica | Detalle |
|---|---|
| Carga útil máxima | 350 Kg |
| Dimensiones de vidrio | Hasta 5x2 metros |
| Flexibilidad de movimiento | Rotación e inclinación total (360º) |
| Seguridad activa | Monitorización mediante vacuostato |
| Tecnología de agarre | Ventosas para vidrio delicado |
| Estabilidad | Compensador de nivel integrado |
Preguntas frecuentes sobre el manipulador de cristales
El manipulador de cristales de Atlas Robots parte de 50.000 €. El precio final depende del formato de vidrio, la cadencia y los periféricos de la línea.
Manipula vidrios de gran formato de hasta 5 × 2 metros y 350 kg, a un ritmo de hasta 8 cristales por minuto.
El agarre usa ventosas técnicas con compensación de nivel y control por vacuostato, que aseguran la sujeción sin marcas ni tensiones superficiales, incluso en vidrios con tratamientos especiales.
Sí. El manipulador ofrece rotación e inclinación total, lo que permite giros complejos en el aire y la colocación en dársenas con escuadra de forma precisa y estable.
El brazo robótico industrial es siempre reacondicionado de primeras marcas, con fiabilidad probada. La mordaza de vacío, la seguridad y la integración las diseña y fabrica Atlas Robots.
Te contamos cómo reacondicionamos cada robot, paso a paso.
Sí, y lo emite Atlas Robots. El brazo robótico, por sí solo, es una cuasi máquina: los fabricantes lo suministran con una declaración de incorporación, no con marcado CE, porque su riesgo depende de la aplicación a la que se destine.
Al integrarlo en una célula completa —con su garra, su vallado, sus barreras inmateriales, su cuadro y su lógica de seguridad— se pone en el mercado una máquina nueva. Atlas Robots asume la figura de fabricante de ese conjunto: realiza la evaluación de riesgos, elabora el expediente técnico y emite la declaración CE de conformidad y el marcado CE de la célula completa.
Con la máquina recibes la declaración de conformidad, los manuales de operación y mantenimiento y los esquemas eléctricos.
